İzmir Hafif Raylı Sistemi 6. Aşama, Karabağlar - Gaziemir Hattı

Projenin Kısa Açıklaması :

2030 İzmir Ulaşım Master Planında yer alan, İzmir Hafif Raylı Sistemi 6. Aşama Karabağlar-Gaziemir Hattı, İzmir Büyükşehir Belediyesi tarafından kent içindeki trafik sorunlarına çözüm getirmek, şehir içi araç trafik yükünü azaltmak, hat ve yolcu sayısı giderek artan hafif raylı taşıma sistemini daha da geliştirebilmek amacıyla planlanmıştır.

İzmir’in merkez ilçelerinden Menderes, Gaziemir, Karabağlar, Konak, Buca ilçeleri arasında ulaşımın ve özellikle güneydeki bölgelerin kent merkezine erişiminin sağlanması hedeflenmiştir.

Proje kapsamında 32.60 km uzunluğunda NATM ve TBM (R=6.50m) çift tüp tünel; 24 adet yeraltı istasyonu (10 adet 160m uzunluğunda Aç-Kapa tipi ve 14 adet 231m uzunluğunda delme tünel tipi) ve 150 araç kapasiteli depolama ve atölye tesisi bulunmaktadır.

Depo sahası hariç tüm proje güzergahı yeraltında bulunmaktadır.

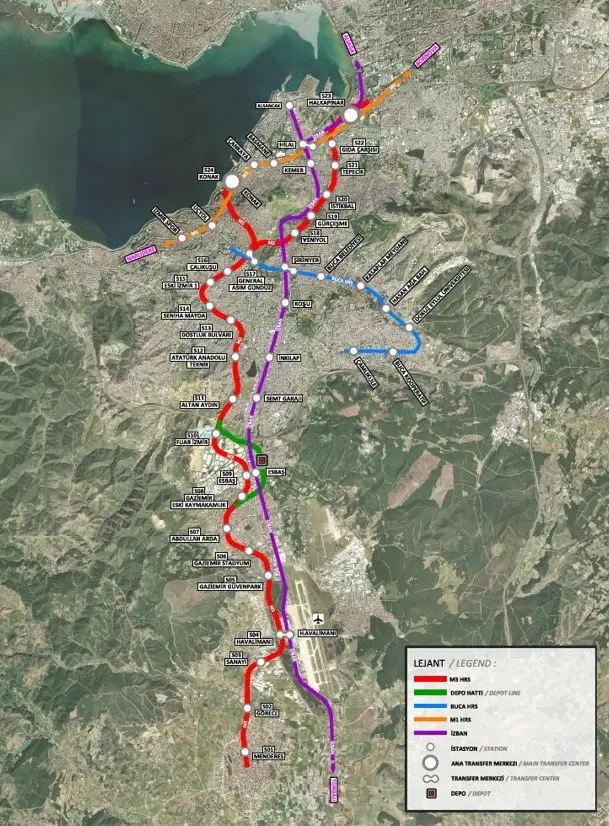

Ana Hat: Km:0+000’da Menderes İstasyonu’ndan başlamakta ve Km:26+409’da Halkapınar İstasyonu'nda son bulmaktadır. Ana hat üzerinde 23 adet istasyon ve 1 adet depo sahası öngörülmüştür.

Konak Hattı: Ana Hattın Km:19+500 de General Asım Gündüz İstasyonu bölgesinde ayrılarak, Km:0+000 da başlamakta ve Km:2+709 da Konak İstasyonu'nda son bulmakta olup çift tüp olarak planlanmıştır. Bu hat üzerinde 1 adet yeraltı istasyonu düşünülmüştür.

Ana hat üzerinde 1 adet depo sahası öngörülmüş olup, Km:9+525 ve Km:12+800 de depo sahasına ulaşımı sağlayan 1628 m ve 1700 m uzunluğunda toplam 3328 m tek tüp tünel öngörülmüştür.

Proje kapsamında 150 araç kapasiteli Depo ve Atölye Sahası bulunmaktadır.Depo ve Araç Bakım Atölyesi çatısına ve tren parklanma alanının üstüne bina elektrik ihtiyacının karşılanabilmesi için çatı tipi güneş enerji sisteminin projeleri hazırlanması işlerine ait hizmetler de verilmiştir.

Projelerin tamamı BIM (Yapı Bilgi Modellemesi) ortamında hazırlanmıştır .

Hizmetlerin Kapsamı :

• Zemin Araştırma ve Jeoteknik İşler,
• Geoteknik Raporların Hazırlanması,
• NATM ve TBM Tünel Geoteknik Raporu,
• İstasyon Geoteknik Raporları,
• Depolama Tesisi ve Şaftların Geoteknik Raporu,
• Yeraltı ve Yerüstü Haritaların Üretilmesi,
• Etüt, Rapor ve Simülasyonların Hazırlanması,
• Ulaşım Etüt Raporu Hazırlanması,
• Fizibilite Raporunun Hazırlanması,
• ÇED Raporunun Hazırlanması,
• Yolculuk Simülasyonlarının Yapılması,
• Gürültü ve Titreşim Raporlarının Hazırlanması,
• Güzergâh Plan-Profillerinin Hazırlanması,
• Hat Üstyapı Projelerinin Hazırlanması,
• Hat Yapısı Projelerinin Hazırlanması,
• Drenaj Projelerinin Hazırlanması,
• İnşaat Planı, Kalıcı-Geçici Trafik Düzenlemesi,
• Çevre Düzeni ve Peyzaj Projeleri,
• Tünel Elektromekanik Projeleri,
• İstasyon Binaları Uygulamaya Esas Kesin Projeler (24 adet yeraltı aç-kapa ve delme İstasyon),
• Mimari Projelerin Hazırlanması,
• Statik Projelerin hazırlanması,
• Elektromekanik Projelerin Hazırlanması,
• İmar Planları, Kamulaştırma Planları, Tarihi ve Doğal Sit Alanları Etütlerinin Yapılması,
• Depolama Tesisi Tasarımı (150 Araç Kapasiteli),
• İhale Dokümanları Hazırlanması,
• Yapım işi İhale Dokümanları ve Teknik Şartnameleri, EBRD satın alma usullerine uygun olarak FIDIC 2017 genel koşullarına göre hazırlanmıştır.
