SU-YAPI Mühendislik ve Müşavirlik A.Ş

Libya, Sirt END ve Sirt B Pompa İstasyonları

Libya

İdare Metiş İnş. ve Tic. A.Ş.
İş Ortağı -
Finansman Libya Hükümeti
Hizmetlerin Süresi 2004 – 2005
Projenin Kısa Açıklaması :

Libya’da Büyük Kanal Projesi’nin bir bölümü olan (Aşama I Merkez Bölgesi) Grand Al Gardabia (Sirt B) ve Al Gardabia (Sirt END) Pompa İstasyonlarının Ön Projelerinin İncelenmesi ve Doğrulanması, Uygulama Projelerinin Yapımı.

Pompa İstasyonları, sulama şebekeleri vasıtasıyla değişken ihtiyacı olan sulama alanlarına sulama suyu iletmek için tasarlanmıştır.

Toplam sulama alanı yaklaşık olarak 10 000 ha’dır.

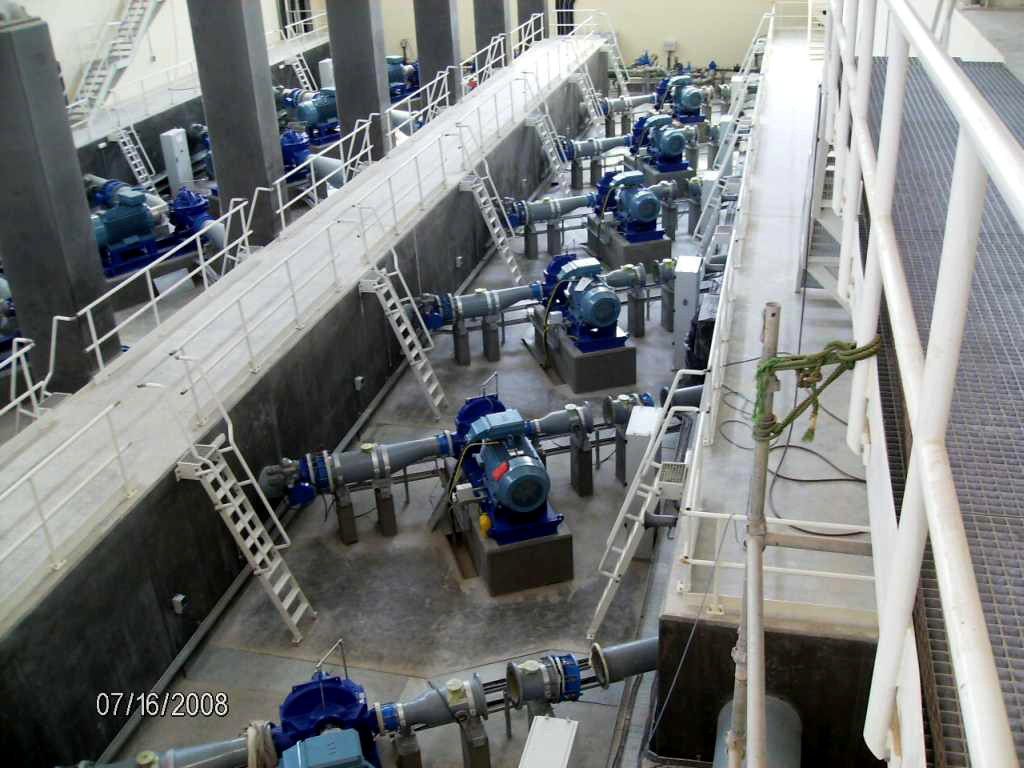

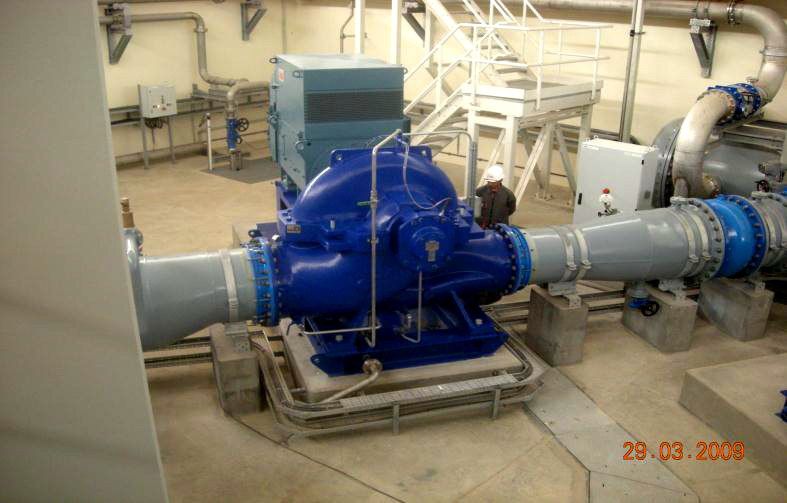

Grand Al Gardabia (Sirt B) Pompa İstasyonu:

4 asil + 2 yedek (Büyük çiftlikler için) pompa,
1.28 m3/sn her bir pompa için (h= 62 m basma yüksekliği)

4 asil + 2 yedek (Küçük çiftlikler için) pompa,
0.234 m3/sn herbir pompa için (h= 65 m basma yüksekliği)

Al Gardabia (Sirt END) Pompa İstasyonu:

4 asil + 2 yedek (Büyük çiftlikler için) pompa,
0.208 m3/sn her bir pompa için (h= 67 m basma yüksekliği)

4 asil + 2 yedek (Küçük çiftlikler için) pompa,
0.716 m3/sn her bir pompa için (h= 57 m basma yüksekliği)

  • Proje kapsamında standart ve teknik şartnamelerin incelenerek doğrulanması, ön projelerin incelenmesi ve doğrulanması, pompa binası ve yardımcı binaların uygulama projelerinin aşağıda belirtilen kapsamda hazırlanması, teknik şartnamelerin, hesapların, tasarım raporlarının ve keşiflerin hazırlanması hizmetleri verilmiştir:

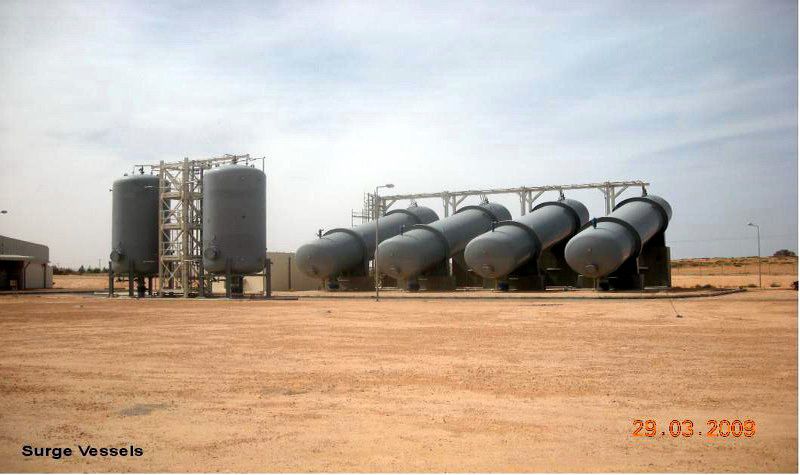

  • Pompa İstasyonu hidroliği için gerekli olan konuların irdelenmesi, pompa çalışma prensipleri ve darbe kazanları boyutlandırılması,
  • Pompalama sistemleri mekanik detayları, emme ve basma manifoldları, vanalar ve darbe kazanları mekanik tasarımları,
  • Elektrik tesisat detayları, zayıf akım kablolama, dış aydınlatma, topraklama ve yıldırımdan korunma sistemlerinin tasarımı,
  • Pompa İstasyonu Pompa Binası ve yardımcı binalarının detaylı mimari tasarımının yapılması,
  • Yapısal kavramın ortaya konması, pompa binası ve çevresindeki yardımcı yapıların (filtre binası, darbe kazanları alanı, kompresör binası dizel jeneratör binası vb.)  kazı, yapısal projeler (betonarme ve çelik kafes) tasarımları da dahil olmak üzere her türlü detaylı tasarımlarının yapılması,
  • Yollar ve altyapı hizmetlerinin (içmesuyu, atıksu ve  drenaj) tasarımları
Hizmetlerin Kapsamı :
  • Ön Projelerin Doğrulanması,
  • Uygulama Projelerinin hazırlanması,
  • Teknik şartnamelerin hazırlanması.
